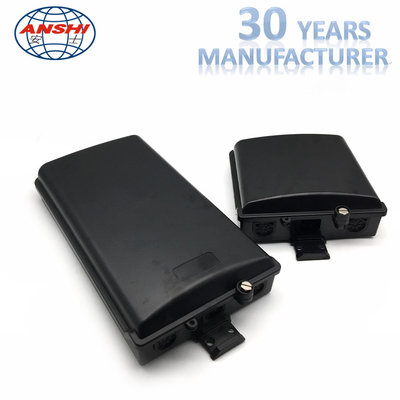

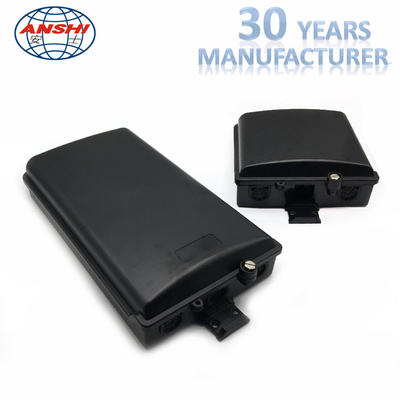

IP55 STB Modül Korumasız, İç / Dış Mekan 20 Çiftler VX Modülü

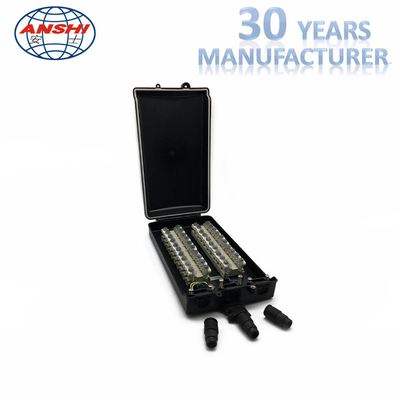

Terminal Muhafazaları, 10, 15, 20, 25 veya 30 klemensi ortamdan korumak için kullanılabilecek muhafaza aileleridir. Her gövde, terminal bloklarını tüm topraklama donanımıyla birlikte monte etmek için standart bir DIN rayı içerir. Gövde, küçük, kompakt ve görsel açıdan cazip bir tasarıma sahipken, damla teli sonlandırmaları yapmak için yeterli bir alan sağlanmıştır. Muhafazalar, taslak kablolar olmadan veya önceden kalibre edilmiş olarak veya sonlandırılmamış olarak sipariş edilebilir. Tüm damla teli kablo giriş ve çıkış portlarına lastik grometler dahildir.

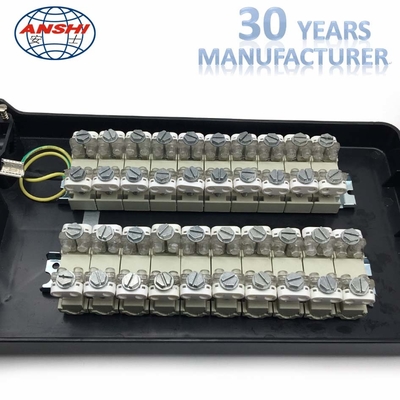

STB modülü, bir değişim tarafı kablo çifti ile
bir dağıtım çifti. Sürekliliği sağlamak için modüle 10 noktadan fiş içerir
ve bir dizi diğer seçenekler.

Çok Seritli terminal muhafazaları, özellikle muhafazanın içinde 20 çifte kadar sonlandırılabildiği, terminalin yakınında ilave bir eklem veya kapatma ihtiyacını ortadan kaldıran 200 çift "looped" olabileceği için işlevseldir. Konut.

Özellikler
Sağlam, kompakt tasarım.
Yüksek darbe ve UV dirençli plastikten yapılmıştır.
Hafif ve kozmetik açıdan çekici.
Korozif olmayan tüm metal parçalar
Tüm yapıştırma ve topraklama donanımı dahil edilmiştir.
Tüm kablo giriş / çıkış portları için lastik grometler bulunur.

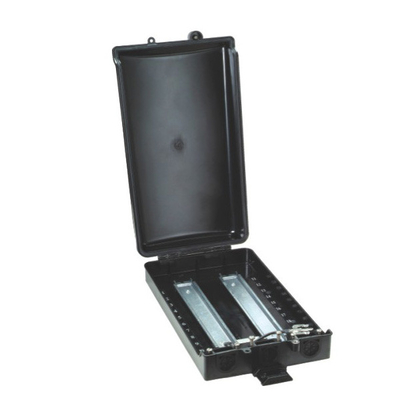

Standart DIN rayları dahil edilmiştir.
DIN rayı toprak noktası olarak iki katına çıkar.
Terminal bloklarının her iki tarafına kolay erişim.
En az 20 yıllık yaşam ömrü test edildi.
yapılandırmalar
Tamamen doldurulmuş, korunan veya korumasız terminaller önceden kurulmuş haldedir ve kablo hazırdır.

Özellikle aşağıdakiler için önerilir:
1. Çevresel koşulların aşırı derecede agresif olduğu açık bağlantılar.
2. Kullanıcı geliştirme özelliklerinin, koruma veya filtreleme yetenekleri türü açısından gelecekteki esnekliği gerektirdiği sonlandırmalar.
Akım iletme kapasitesi
Her bir iletken için 20 A, 10 A, en az 10 dakika süreyle modüle deformasyona neden olmaksızın
Yalıtım direnci
Kuru atmosfer:> 1010 Nemli atmosfer (ASTM D618, prosedür F):> 1010 Tuz sisi: (ASTM B117)> 109
Suya daldırma: (% 15 NaCl solüsyonunda 15 gün) TELCORDIA TR-NWT-000975 (Eski adıyla Bellcore)> 109
Temas direnciRoğaz malzemesi + Kablo kontakları + Rwire kontakları <10 m
Temas direncinde artış İklim testlerinden sonra: <2.5 m 50 tekrar 挿入ten sonra: <2.5 m
Dielektrik mukavemeti> 1 dakika için 3.000 Vdc
Mekanik karakteristiği
Koruyucu zemin temaslı Taraklı sert pirinç Süreklilik kontağıTekli sert pirinç
Takılı modül gövdesi Aşınmaz (UL94) fiber cam takviyeli polikarbonat
Takmalı modül contasıGel O ring EPDM
Dahili Konfigürasyon Sürekliliği AS STB 260 V GDT230 V GDTAS-STB-P
