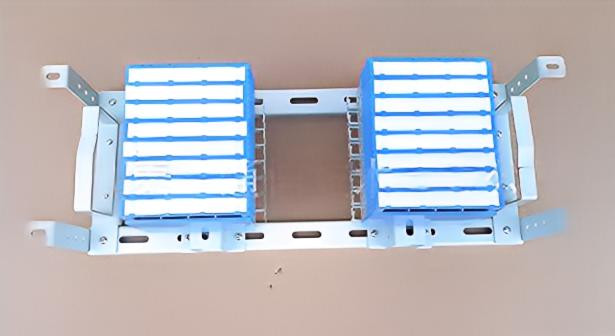

MPX 112320/640 Sistemleri Dijital Dağıtım Çerçevesi MPX286 120 Ohm ROHS Onayı

MPX 112 320 sistemleri 640 sistemleri Dijital Dağıtım Çerçevesi 120 ohm

Ana özellikler/Özel özellikler/Teknik veriler:

AS-DDF-MK16 unit is used for the distribution and transfer of digital signals between digital re-use equipments and digital distribution frame is used for the distribution and transfer of digital signals between digital re-use equipments and programme controlled switching systems, ve aynı zamanda dijital yeniden kullanım ekipmanları arasında.

1Açık bir yapıya sahip olan çerçevenin yüzeyi, sabit elektrikle epoksi plastiklerle püskürtür, güçlü yapışkanlığı ile, şekli güzel ve rengi hafif görünür.Şekli güzel ve kabloları düzgün.Büyük kapasite, uygun montaj, esnek düzenleme ve modüle edilmiş yapı.

2İş hızı: 2Mb/s

3, Performans impedansı: 120Ω (denge)

4Çubuk sonlandırıcıları arasındaki ara direnç: standart inceleme koşullarında ara çubuk arasında 7m ohm'dan fazla değil;

5Çapraz ses oranı: ≥60dB ((50kHz~3.1MHz)

6İzolasyon kaybı: ≤0.4dB ((50kHz~3.1MHz);

7, Geri dalga kaybı: ≥18dB ((50kHz~3.1MHz);

8, Ara direnç: (AC) / 1 dakikalık, delik veya kemer yok.

a. ≥500V ((standart inceleme koşulunda);

b. ≥500V ((Yüksek düşük sıcaklıktan sonra );

c. ≥250V (nemli durumdan sonra);

9Yüksek voltaj koruma zemini ile çerçeve arasındaki yalıtım direnci: (500V(DC)

a. Standart inceleme koşullarında ≥1×103 MΩ (();

b. ≥1×102 MΩ ((Yüksek-düşük sıcaklıktan sonra );

c. ≥1×20 MΩ ((Yumuşaktan sonra);

10Çekim gücü:

a. ≥24 gün.0.4)

b. ≥ 38 (diyalog)0.5)

c. ≥ 52 d.0.6)

d. ≥ 96 d.0.8)

11Hayat süresi: 200 kere

Program kontrolü altındaki anahtarlama sistemleri ve aynı zamanda dijital yeniden kullanım ekipmanları arasında.Çevre durumu:-5-40 derece Selçüs;Relatif nem <85% (+30 derece Selçüs) ;Atmosfer basıncı:70-106Kpa

* Malzeme: paslanmaz çelik ve kuprum, nikelin üzerine kuprum altın kaplama

* Yanma karşıtı performans: PBT (UL94V-0) veya yanma karşıtı ABS (UL94V-0), yanıcılık GB / T 5169.7-1985 standardına ulaştı;

* Yapı özellikleri: modülerleştirme tasarımı, zarif görünüm ve yüksek dayanıklılık özelliklerine sahip;

* Çekim kuvveti: teneke bronz ve gümüş kaplama (20-40 inç), çekim kuvveti en az 25N,

* Kamış terminatörleri arasındaki ara direnç: standart inceleme koşullarında ara kamış arasında 7m ohm'dan fazla değil;

* Ara direnç: standart inceleme koşullarında 3m ohm'dan fazla değil;

* Performans impedansı:120Ω (denge)

* Çalışma hızı: 2Mb/s

* İzolasyon direnci:1000MΩ/500V ((DC)

* Voltaj direnci: 1KV (DC) altında 1 dakika boyunca arşın bozulmaması

* Crosstalk oranı:≥60dB ((50KHz-210MHz)

* Plug-in kaybı:≤0.4dB (50KHz-210MHz)

* Geri dalga kaybı:≥18dB (50KHz-210MHz)
