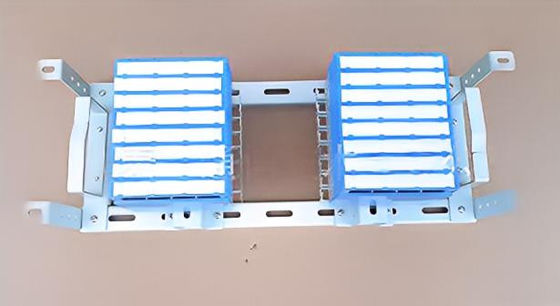

DDF Dijital Dağıtım Çerçevesi

MPX 112 320 sistemleri 640 sistemleri Dijital Dağıtım Çerçevesi 120 ohm

Temel Özellikler/Özel Özellikler/Teknik veriler:

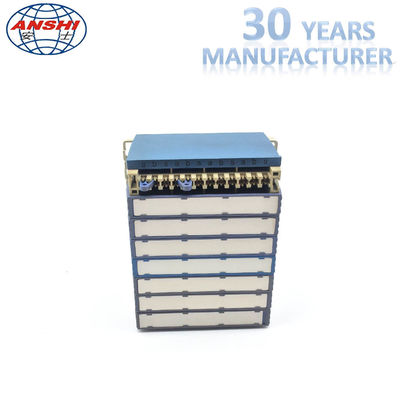

AS-DDF-MK16 ünitesi, dijital yeniden kullanım ekipmanları ile dijital dağıtım çerçevesi arasındaki dijital sinyallerin dağıtımı ve aktarımı için kullanılır; dijital yeniden kullanım ekipmanları ve program kontrollü anahtarlama sistemleri arasında ve ayrıca dijital yeniden kullanım ekipmanları arasında dijital sinyallerin dağıtımı ve aktarımı için kullanılır.

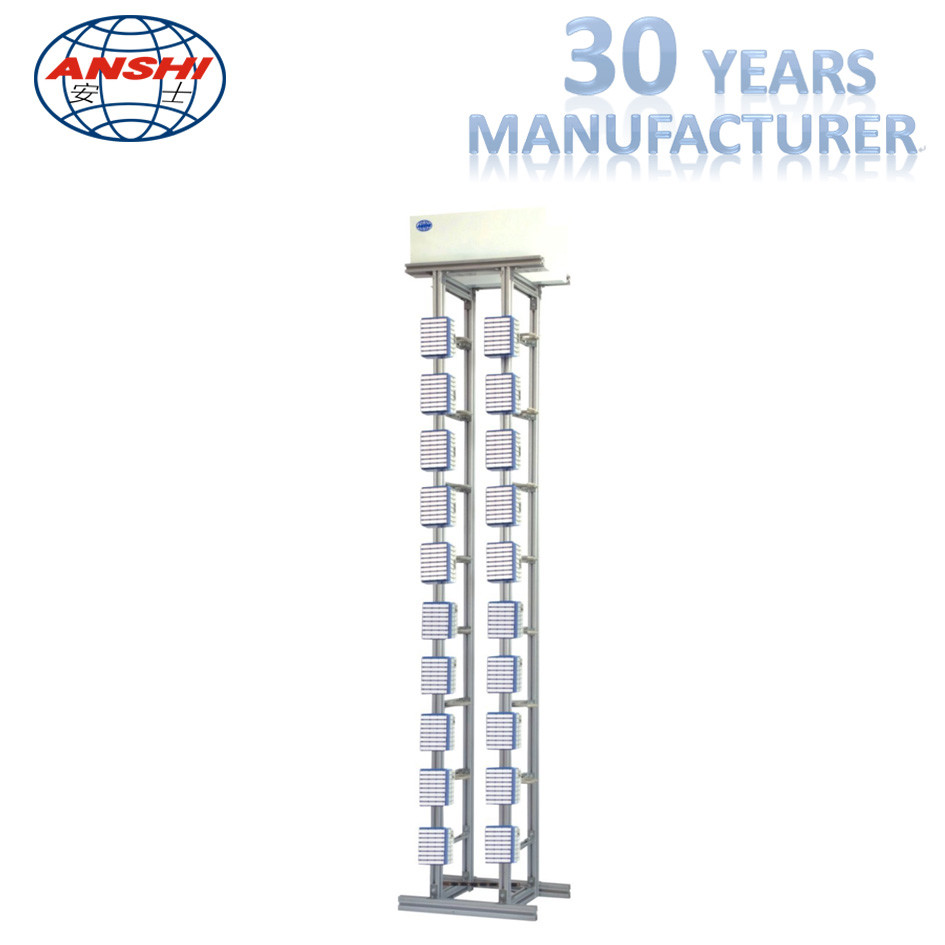

1, Açık bir yapıya sahip olan çerçevenin yüzeyi, statik elektrikle epoksi plastiklerle püskürtülmüştür, güçlü yapışma özelliğine sahiptir, şekil olarak güzel görünür ve rengi yumuşaktır. Dağıtım alanı geniştir, şekil olarak güzel görünür ve kablolaması düzenlidir, Büyük kapasite, kolay kurulum, esnek yerleşim ve modüler yapı.

2, Çalışma hızı: 2Mb/s

3, Performans empedansı: 120Ω(denge)

4, Kamış terminalleri arasındaki ara direnç: standart inceleme koşulu altında ara kamış arasında 7m ohm'dan fazla olmamalıdır;

5, Karışma oranı: ≥60dB(50kHz~3.1MHz)

6, Yalıtım kaybı: ≤0.4dB(50kHz~3.1MHz);

7, Geri dalga kaybı: ≥18dB(50kHz~3.1MHz);

8, Ara direnç: (AC)/1dk delinme veya ark yok.

a. ≥500V(standart inceleme koşulu altında);

b. ≥500V(Yüksek-düşük sıcaklıktan sonra);

c. ≥250V (Nemden sonra);

9, Yüksek voltaj koruma toprağı ile çerçeve arasındaki yalıtım direnci: (500V(DC)

a. ≥1×103 MΩ(standart inceleme koşulu altında);

b. ≥1×102 MΩ(Yüksek-düşük sıcaklıktan sonra);

c. ≥1×20 MΩ(Nemden sonra);

10, Çekme kuvveti:

a. ≥24(çap.0.4)

b. ≥ 38(çap.0.5)

c. ≥ 52(çap.0.6)

d. ≥ 96(çap.0.8)

11, Ömür: 200 kez

program kontrollü anahtarlama sistemleri ve ayrıca dijital yeniden kullanım ekipmanları arasında. Çevre koşulu: -5-40 santigrat derece; Bağıl nem <%85 (+30 santigrat derece); Atmosfer basıncı: 70-106Kpa

* Malzeme: paslanmaz çelik ve bakır, nikel üzerine bakır altın kaplama

* Yanma önleyici performansı: PBT (UL94V-0) veya yanma önleyici ABS (UL94V-0), Yanabilirlik GB/T 5169.7-1985 standardını karşılamaktadır;

* Yapısal özellikler: modüler tasarım benimser, Zarif görünüm ve yüksek dayanıklılık özelliklerine sahiptir;

* Çekme kuvveti: kalay bronz ve gümüş kaplama (20-40 uinç), çekme kuvveti 25N'den az olmamalıdır,

* Kamış terminalleri arasındaki ara direnç: standart inceleme koşulu altında ara kamış arasında 7m ohm'dan fazla olmamalıdır;

* Ara direnç: standart inceleme koşulu altında 3m ohm'dan fazla olmamalıdır;

* Performans empedansı: 120Ω(denge)

* Çalışma hızı: 2Mb/s

* Yalıtım direnci: 1000MΩ/500V(DC)

* Voltaj direnci: 1KV(DC) altında 1 dakika boyunca arıza veya ark yok

* Karışma oranı:≥60dB(50KHz-210MHz)

* Takma kaybı:≤0.4dB (50KHz-210MHz)

* Geri dalga kaybı:≥18dB (50KHz-210MHz)
