IP55 STB Koruma Modülü, İç / Dış Mekan 20 Pairs VX Modülü

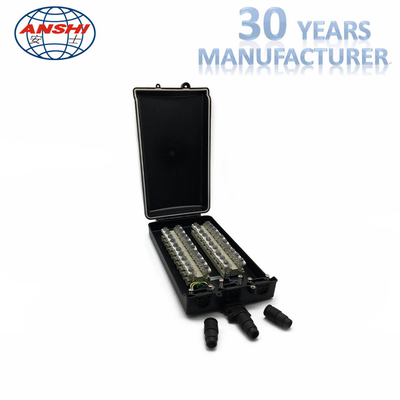

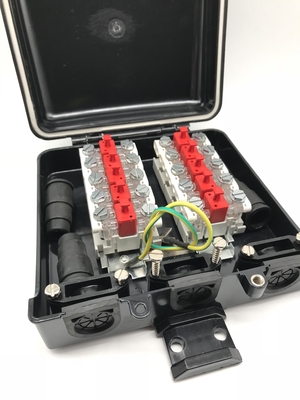

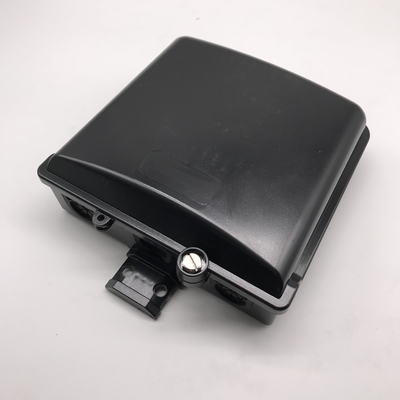

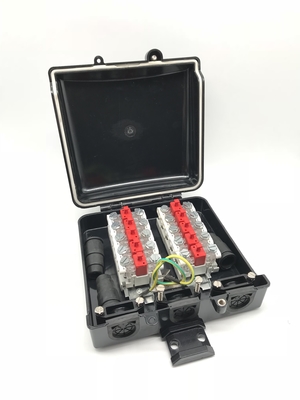

Terminal Konutları, 10, 15, 20, 25 veya 30 adet terminal bloğunu çevresel olarak korumak için kullanılabilecek bir muhafaza ailesidir. Her bir mahfaza, tüm topraklama donanımlarıyla birlikte terminal bloğu montajı için standart bir DIN rayı içerir. Kablo uçlarının sonlandırılması için yeterli miktarda oda sağlanırken, ev sahipliği küçük, kompakt ve görsel olarak çekici bir tasarıma sahiptir. Gövde veya ön panelsiz, ön çatallı veya saplamalı kablolama olmadan muhafazalar sipariş edilebilir. Lastik rondelalar tüm açılan tel kablo giriş ve çıkış portlarına dahildir.

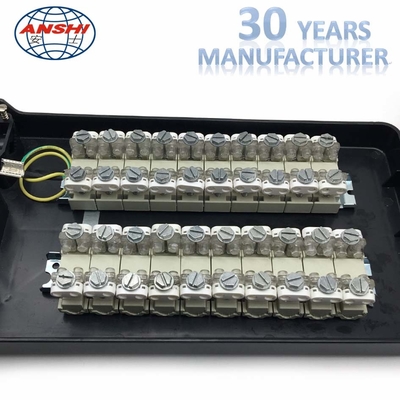

STB modülü, değişim tarafı kablo çifti ile bağlantı noktası arasında bir bağlantı noktası sağlar.
bir dağıtım çifti. Süreklilik sağlamak için modülde 10 noktalı fiş bulunur
ve bir dizi başka seçenek.

Multi-Serivce terminal mahfazaları, mahfaza içerisinde en fazla 20 çift sonlandırılabileceği için son derece işlevseldir; 200 adede kadar çift, terminale yakın bir yerde ilave bir ek yeri veya kapanma ihtiyacını ortadan kaldıran bir teknik olan “ilmekli” hale getirilebilir Konut.

Özellikler
Sağlam, kompakt tasarım.
Darbelere ve UV ışınlarına dayanıklı plastikten üretilmiştir.
Hafif ve kozmetik olarak çekici.
Aşındırıcı olmayan malzemelerin tüm metal parçaları
Tüm yapıştırma ve topraklama donanımı dahil.
Tüm kablo giriş / çıkış portları için lastik rondelalar dahil edilmiştir.
Standart DIN rayları dahildir.
DIN rayı bir toprak noktası olarak ikiye katlanır.
Terminal bloklarının her iki tarafına da kolay erişim.
Minimum yirmi yıl yaşam döngüsü test edildi.
yapılandırmalar
Tamamen yerleştirilmiş, korumalı veya korumasız terminaller önceden monte edilmiştir ve kablo hazırdır.

Özellikle şunlar için önerilir:
1. Çevre koşullarının aşırı derecede agresif olduğu dış mekan bağlantıları.
2. Kullanıcı geliştirme özelliklerinin, koruma tipi veya filtreleme yetenekleri açısından gelecekteki esneklik gerektirdiği sonlandırmalar.
Akım iletken kapasitesi
20 A, iletken başına en az 10 A, modülde deformasyona neden olmadan 10 A
Yalıtım direnci
Kuru atmosfer:> 1010 Nemli atmosfer (ASTM D618, F prosedürü):> 1010 Tuzlu sis: (ASTM B117)> 109
Suya batırma: (% 3 NaCl çözeltisinde 15 gün) TELCORDIA TR-NWT-000975 (Eski adıyla Bellcore)> 109
Kontak direnci + Malzeme + Rbridge kontaktları + Rwire kontaktları <10 m
Temas direncindeki artış İklimsel testlerden sonra: <2,5 m 50 yeniden yerleştirmeden sonra: <2,5 m
Dielektrik gücü> 1 dakika için 3.000 Vdc
Mekanik karakteristiği
Koruyucu toprak temaslı Kalaylı sert pirinç Süreklilik temaslı Kalaylı sert pirinç
Geçmeli modül bodyFlame geciktirici (UL94) cam elyaf takviyeli polikarbonat
Takılabilir modül sızdırmazlık malzemesiGel O ring EPDM
Dahili Yapılandırma Sürekliliği AS STB 260 V GDT230 V GDTAS-STB-P
